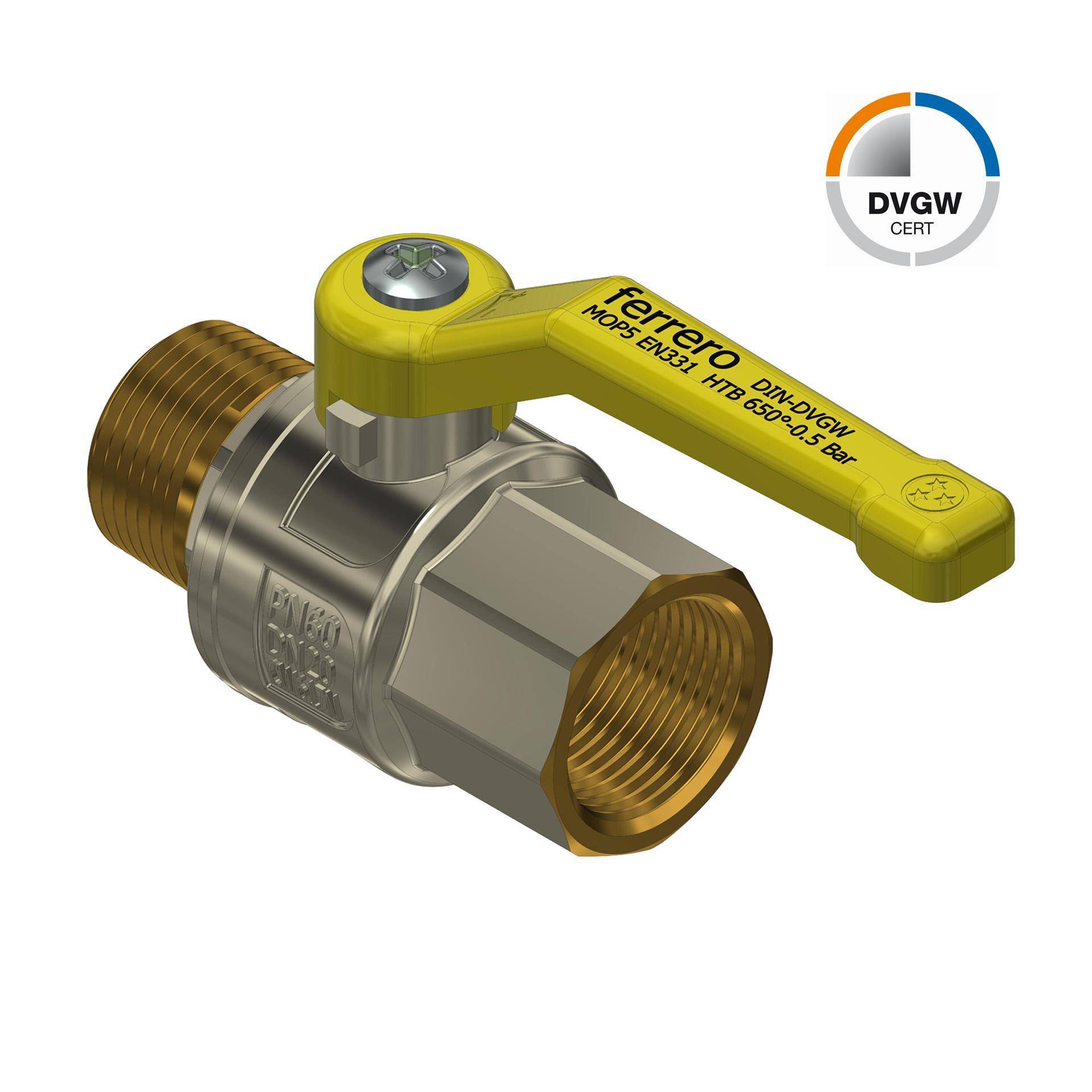

Rutulinis ventilis žalvarinis vidus/išorė dujoms Ferrero
„Ferrero Valvole“ prekinio ženklo rutuliniai žalvariniai ventiliai, gaminami nuo 1962 m., šis prekės ženklas jau daugiau nei šešiasdešimt metų yra kokybės ir inovacijų sinonimas gaminant rutulinius ventilius namų ūkiui ir pramoninėms reikmėms.
Tinka 1-os, 2-os ir 3-ios šeimos dujų paskirstymo sistemoms.
Pilno pralaidumo.
| Tmax | Tmin | Pmax | Sriegiai pagal |
|
+60°C |
-20°C | 5 bar | ISO 228 |
Sandariklis ant koto:
- nuo 1/2" iki 2" kotas, surinktas iš vidaus su 1 VITON OR, PTFE sandarikliu ir reguliuojamu sandarinimo liauku.
- 1/4" ir 3/8" kotas, surinktas iš išorės su PTFE tarpikliu
ir reguliuojamu sandarinimo liauku.
Sandariklis ant rutulio su 2 PTFE tarpikliais

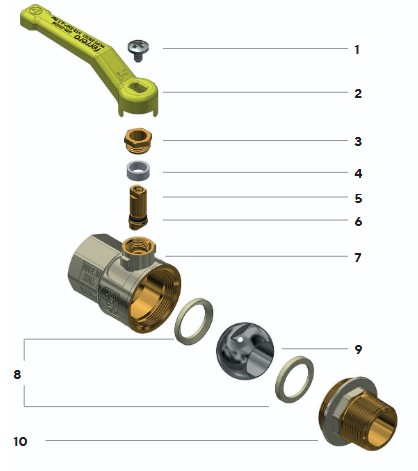

1 - AISI 430 plieninis varžtas
2 - Su ištraukta plienine svirtimi arba aliuminio rankenėle
3 - CW614N UNI EN 12164 sandarinimo liauka
4 - PTFE žiedinis sandariklis
5 - CW614N UNI EN 12164 kotas
6 - FKM O žiedas
7 - CW617N UNI EN 12165 vožtuvo korpusas, nikeliuotas išorinis paviršius
8 - PTFE tarpinė
9 - CW617N UNI EN 12165 chromuotas rutulys
10 - CW617N UNI EN 12165 galinis adapteris, nikeliuotas išorinis paviršius

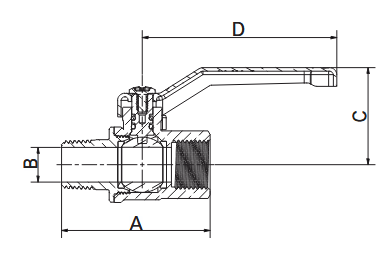

| Dydis | DN | PN | A ±1 | B | C | D |
| ½” | 15 | 5 | 58 | 15 | 45 | 83 |
| ¾” | 20 | 5 | 66 | 20 | 48 | 83 |
| 1" | 25 | 5 | 80 | 25 | 68 | 90 |
| 1¼" | 32 | 5 | 97 | 32 | 73 | 90 |
| 1½" | 40 | 5 | 107 | 40 | 82 | 160 |
| 2" | 50 | 5 | 131 | 50 | 90 | 160 |
*išmatavimai mm
