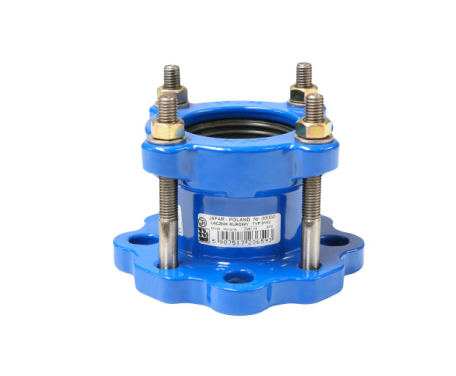

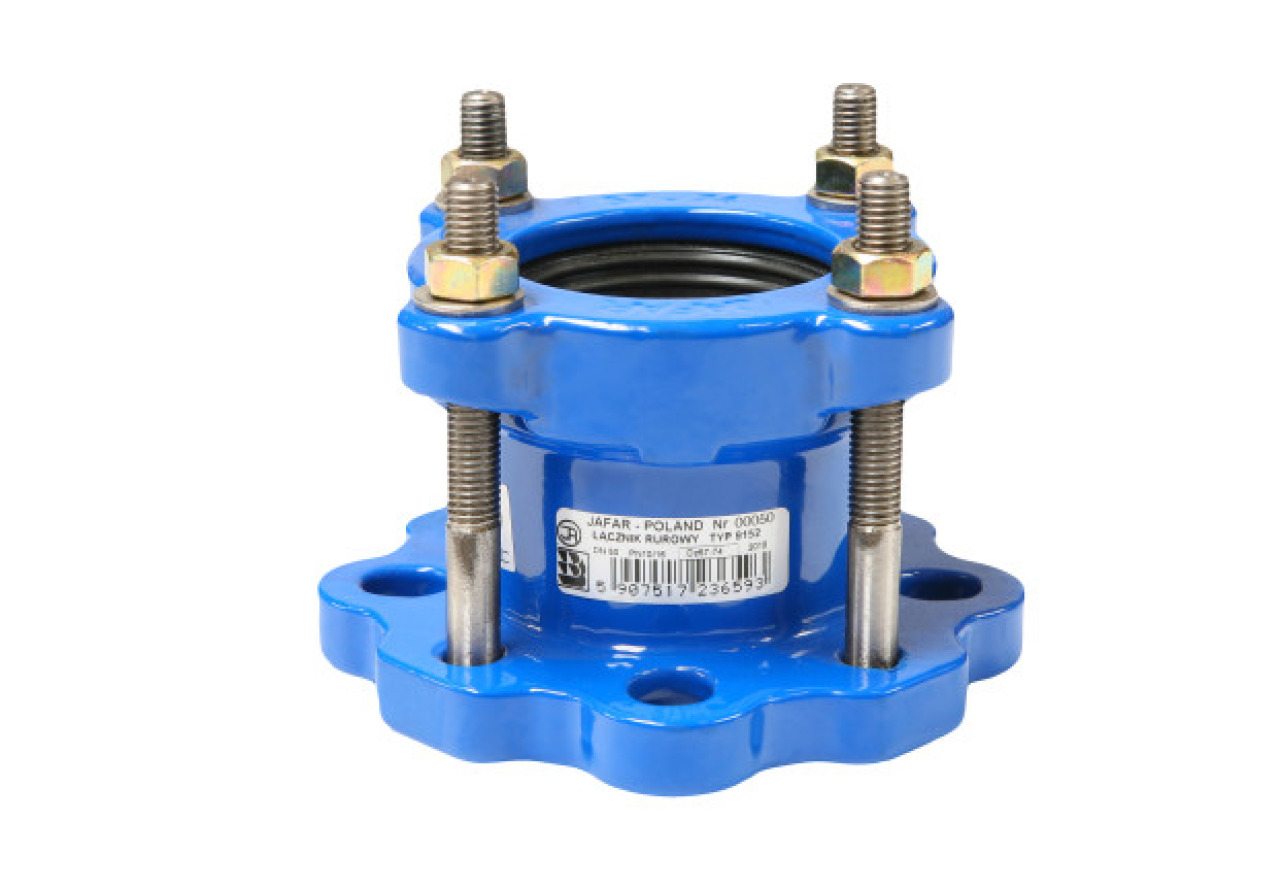

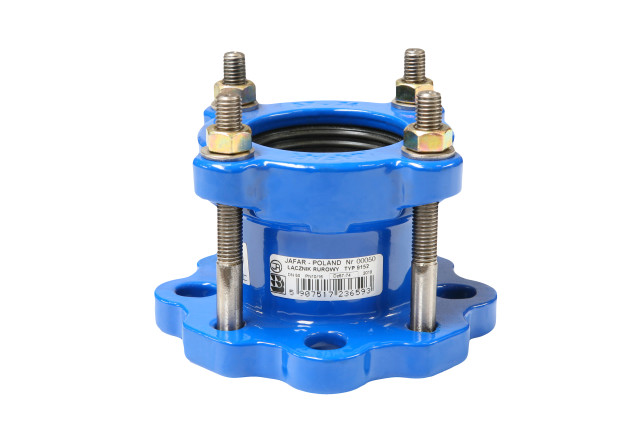

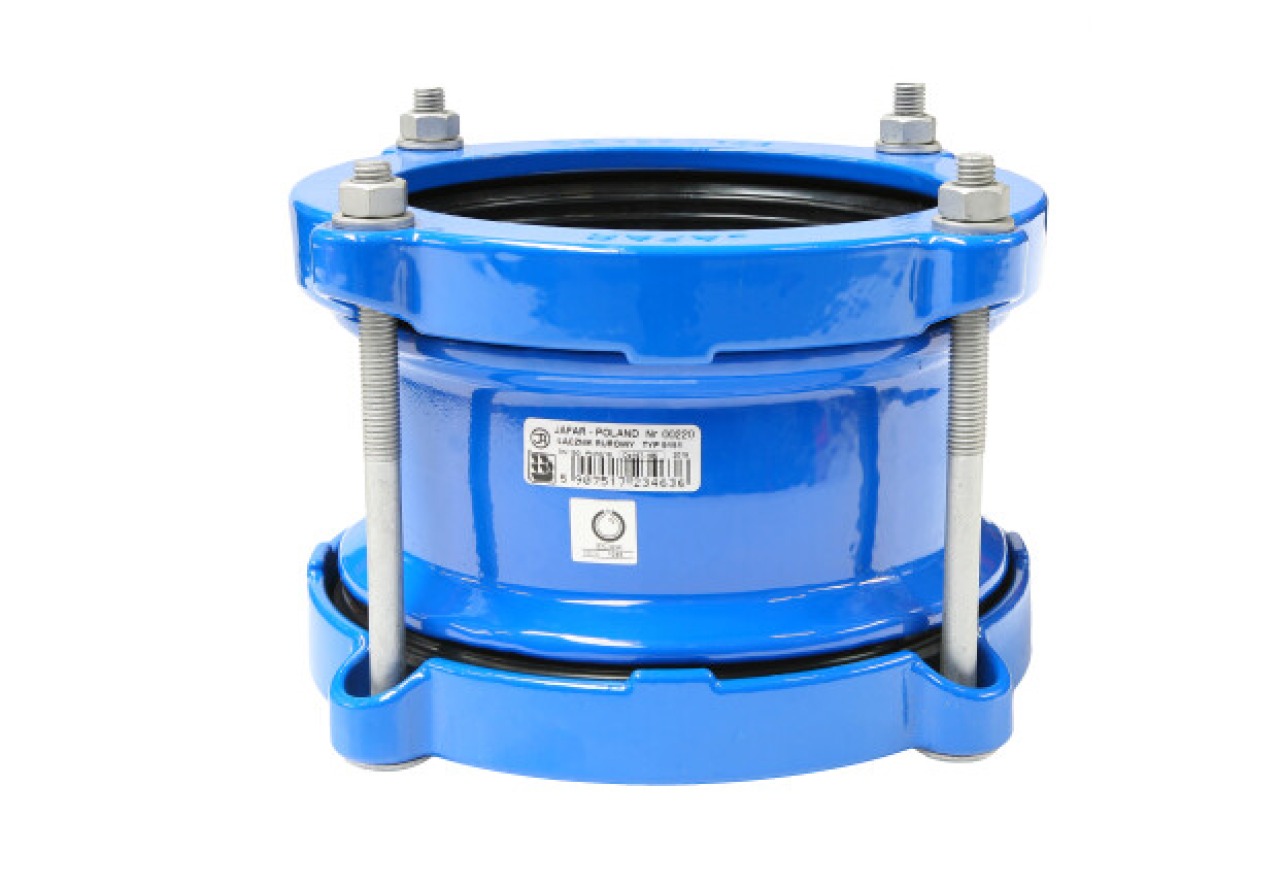

Flanšinis adapteris
Naudojimas
Skirti naudoti vandentiekio, geriamojo vandens ir kitų chemiškai neutralių skysčių sistemose. Flanšiniai adapteriai skirti vamzdynų sujungimui, kai naudojami vamzdžiai su lygiagaliais galais – iš ketaus, plieno, asbesto-cemento ar PVC – su flanšine armatūra, esant darbinam slėgiui iki 1,6 MPa ir temperatūrai iki +70 °C.
Savybės
Ašinis nuokrypis iš kiekvienos pusės ±3°.
Korpusas ir suspaudimo flanšas pagaminti iš kaliojo ketaus EN-GJS 500-7.
Montavimas bet kokioje padėtyje.
Griovelių tarpinė sugeria nedidelius vamzdžių defektus.
EPDM guminė tarpinė, patvirtinta geriamajam vandeniu.
Apsauga nuo korozijos su epoksidinės dervos danga, min. 250 mm pagal PN-EN 14901, GSK RAL sertifikatas.

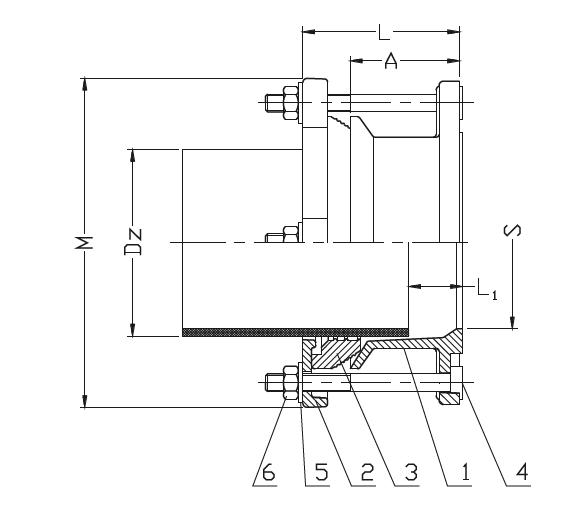

1 Korpusas - kalusis ketus EN-GJS 500-7 PN-EN 1560
2 Flanšas - kalusis ketus EN-GJS 500-7 PN-EN 1560
3 Tarpiklis - EPDM guma PN-ISO 1629
4 Varžtas - Fe/Zn5 plienas, A2 nerūdijantis plienas (*)
5 Poveržlė - Fe/Zn5 plienas, A2 nerūdijantis plienas (*)
6 Veržlė - Fe/Zn5 plienas, A4 nerūdijantis plienas (*)
| DN | S | Dz | L | L1 | A | M | Svoris kg | |
| min | max | |||||||
| 50 | 59 | 57-74 | 124 | 15 | 30 | 75 | 164 | 2,7 |
| 65 | 75 | 63-85 | 124 | 15 | 30 | 75 | 197 | 3,5 |
| 80 | 101 | 84-107 | 124 | 15 | 30 | 75 | 203 | 3,7 |
| 100 | 121 | 106-132 | 134 | 15 | 30 | 75 | 228 | 4,4 |
| 125 | 150 | 132-158 | 134 | 15 | 30 | 75 | 282 | 5,6 |
| 150 | 173 | 157-185 | 134 | 15 | 30 | 75 | 283 | 6 |
| 200 | 202 | 189-212 | 134 | 15 | 30 | 75 | 337 | 8,3 |
| 200 | 225 | 218-244 | 134 | 15 | 30 | 75 | 338 | 8,3 |
| 250 | 277 | 264-295 | 146 | 20 | 40 | 85 | 402 | 11,4 |
| 300 | 329 | 315-349 | 155 | 25 | 50 | 100 | 458 | 14,8 |
(mm)
