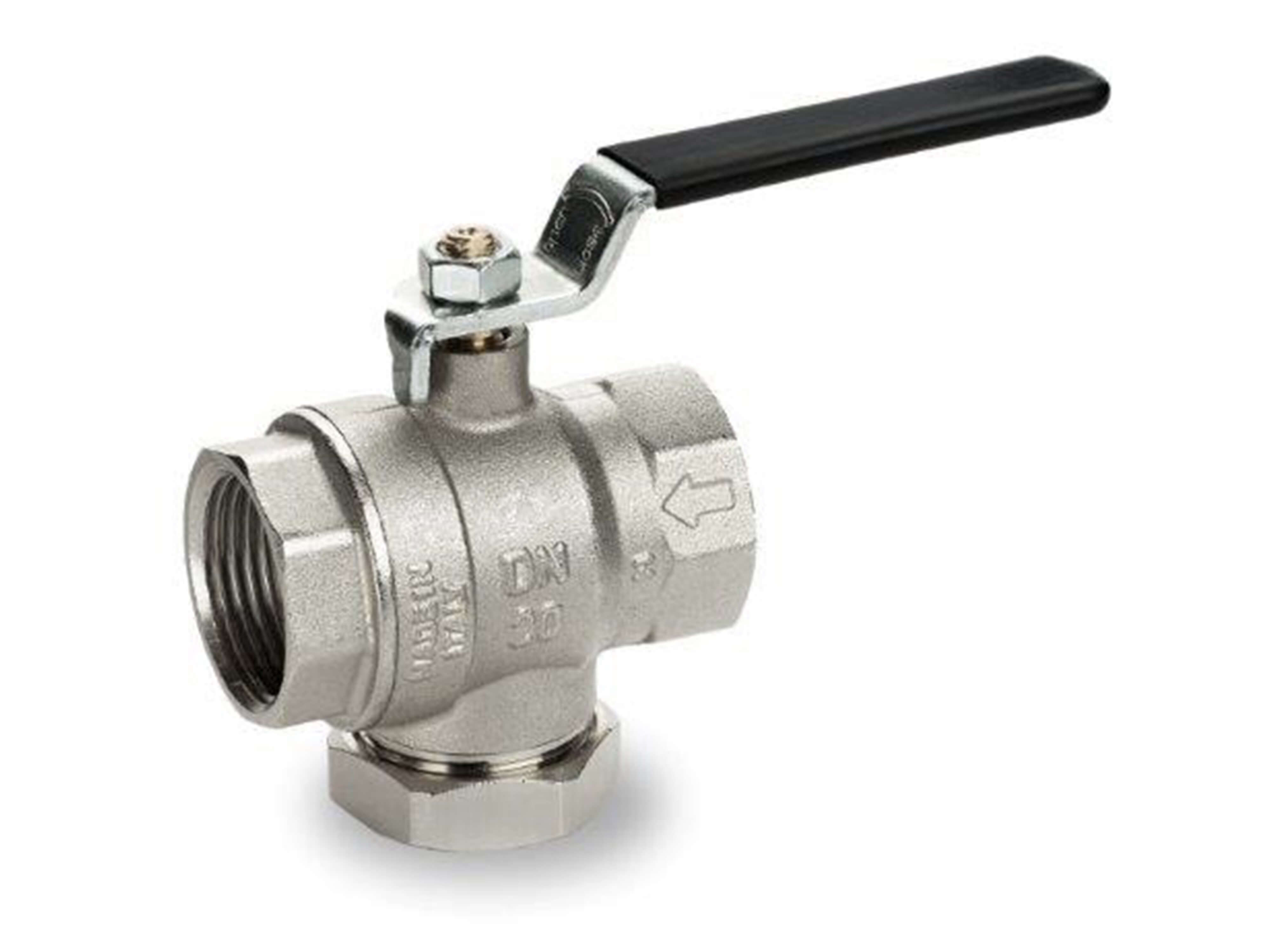

Ventilis žalvarinis su filtru ir magnetu PN30
Šis rutulinis vožtuvas su įmontuotu vertikaliu filtru leidžia pasiekti didelį srautą, esant mažam slėgio kritimui, ir palaiko maksimalų 30 barų (PN) slėgį.
Šis novatoriškas gaminys leidžia išvengti dviejų rutulinių vožtuvų montavimo prieš ir po filtro. Greitas ir paprastas surinkimas, priežiūra ir valymas.
Savybės
- Pakeičia 3 skirtingus komponentus (2 rutulinius vožtuvus ir vieną filtrą)
- Sumažina nuotėkio riziką dėl mažesnių sandarinimo taškų
- Sutaupoma išlaidų dėl sumažinto komponentų skaičiaus
- Sutaupomas laikas montuojant ir prižiūrint
- Įmontuotas vertikalus filtras su kasetės konstrukcija iš 1.4301 / AISI304 + nailono (filtracijos laipsnis: 500 mikronų / 35 tinklelio).
- Galutinis bandymas atitinka UNI EN 12266-1 A3 / A4 punktus (1 ½ colio ir 2 colių dydžiams: pagal direktyvą 2014/68/UE)
- Chromuotas žalvarinis rutulys ilgesniam tarnavimo laikui
- Rankenos ribotuvas ant korpuso, kad būtų išvengta įtempimo ties kotu
Slėgis ir temperatūra
30 barų nešokinis šalto vandens darbinis slėgis 3/4" colio iki 1" dydžiams; 20 barų 1 ¼" iki 2" dydžiams
Nuo -20 °C iki +100 °C
Vožtuvas atitinka direktyvą 2014/68/ES
ĮSPĖJIMAS: skysčio užšalimas sistemoje gali smarkiai pažeisti vožtuvą

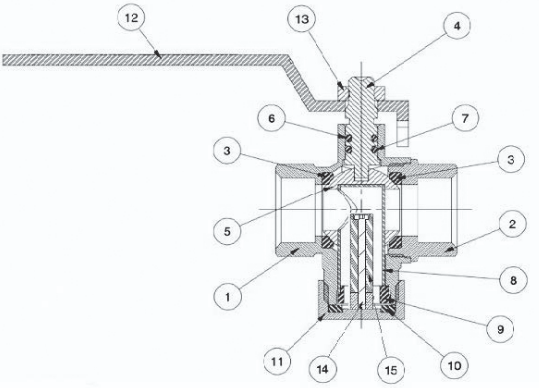

1 - Nikeliuotas korpusas 1 CW617N
2 - Galinė jungtis 1 CW617N
3 - Sandarikliai 2 PTFE
4 - Stiebas 1 CW614N
5 - Chromuotas rutulys 1 CW617N
6 - O-žiedas 1 NBR
7 - O-žiedas 1 FKM
8 - Filtras 1 1.4301 / AISI304 + nailonas
9 - Filtras 1 1.4301 / AISI304 + nailonas
10 - Plokščias sandariklis 1 NBR
11 - Aklė 1 CW614N
12 - Rankena 1 Cinkuotas plienas, plastikinis dangtelis
13 - Veržlė 1 Cinkuotas plienas
14 - Varžtas 1 Nerūdijantis plienas
15 - Magnetas 1 Neodimis (12 000 gausų) NdFeB

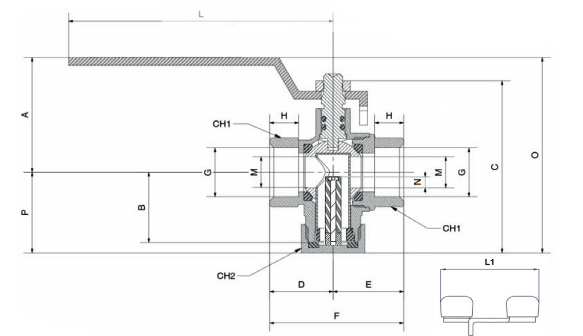

| Dydis | DN | PN | A | B | C | D | E | F | H | L | L1 | DN M | N | O | P | CH1 OCT | CH2 HEX | KV (m3/h) |
| ¾” | 20 | 30 | 47,4 |
30,9 |
73,5 | 29 | 32,3 | 61,3 | 13 | 100 | 68 | 16 | 8 | 82,5 | 35,1 | 31 | 30 | 5,01 |
| 1" | 25 | 30 | 50,8 | 34,5 | 80,5 | 34,5 | 35,6 | 70,1 | 15 | 100 | 68 | 20 | 5,5 | 89,5 | 38,7 | 38 | 38 | 5,35 |
| 1¼" | 32 | 20 | 74 | 46,5 | 106 | 40 | 45 | 85 | 17 | 158 | - | 28 | 13 | 125,5 | 51,5 | 48 | 46 | 9,06 |
| 1½" | 40 | 20 | 80 | 52,5 | 118 | 45,5 | 52 | 97,5 | 17 | 158 | - | 36 | 11 | 137,5 | 57,5 | 54 | 55 | 15,90 |
| 2" | 50 | 20 | 88,5 | 63,5 | 143 | 54 | 63 | 117 | 20 | 158 | - | 46 | 13 | 157 | 68,5 | 66 | 65 | 30,40 |
*išmatavimai mm
