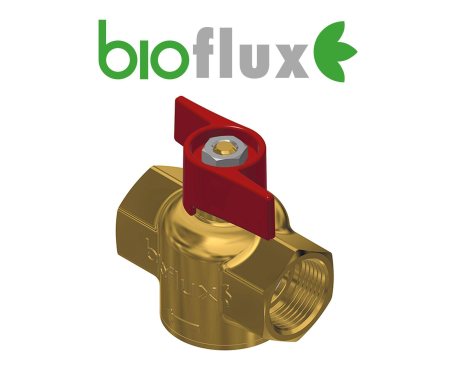

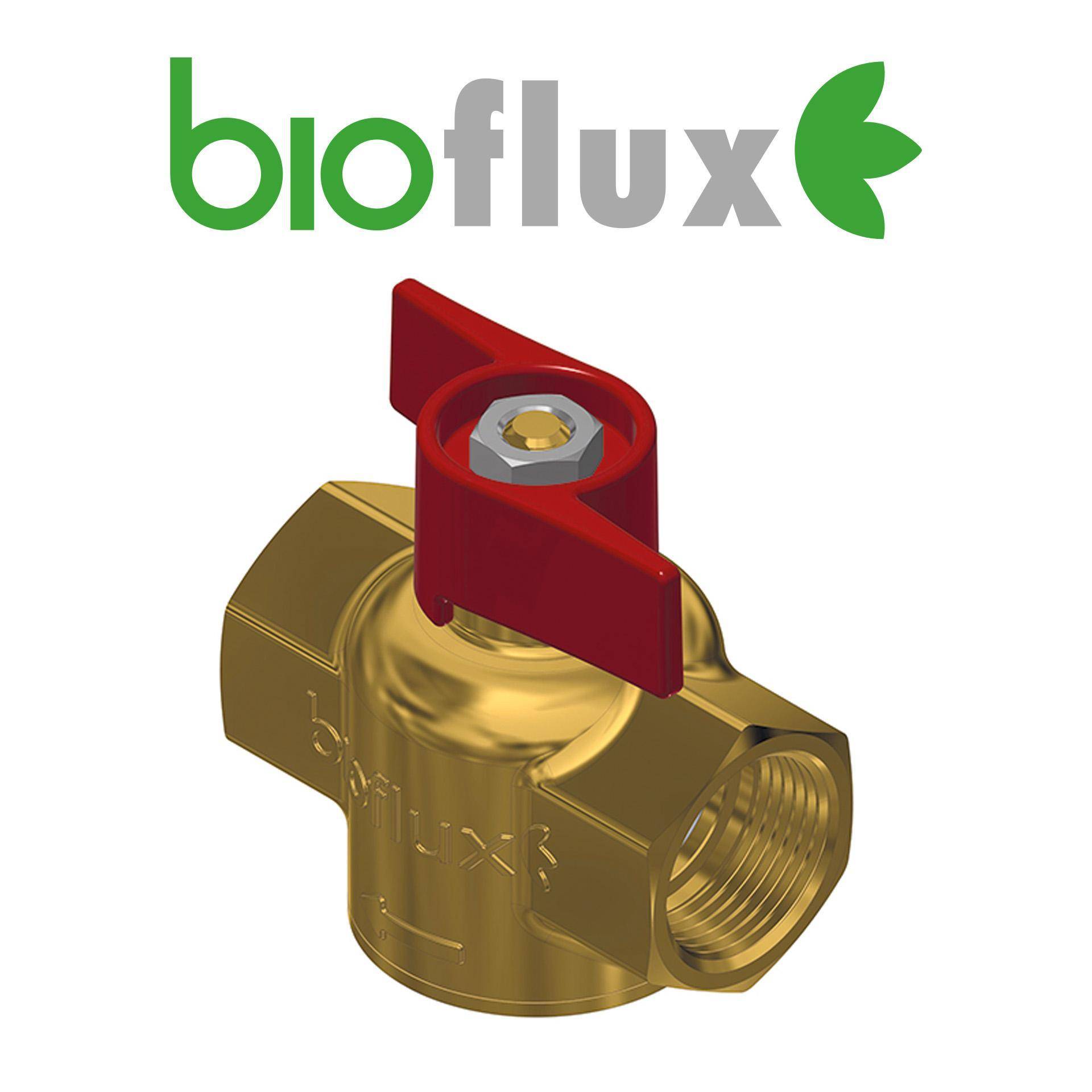

Ventilis žalvarinis su filtru ir magnetu PN16
Montavimas pramoninėse ir namū ūkių šildymo sistemose, pneumatinėse sistemose ir neagresyviems skysčiams. Montavimas vidutinio slėgio vandens paskirstymo sistemose.
Slėgis ir temperatūra
Darbinis slėgis: 16 bar.
Darbinė temperatūra: +5°C +80°C
Sandariklis ant koto: kotas surinktas iš vidaus su 2 EPDM PEROX OR
Sandariklis ant rutulio su 2 PTFE tarpinėmis
AISI 304 filtro tinklelis, 400 mikronų
Neodimio N45 magnetas
ĮSPĖJIMAS: skysčio užšalimas sistemoje gali smarkiai pažeisti vožtuvą
1 - Fe-Zn/Bn veržlė
2 - Su aliuminio svirtimi arba T formos rankena
3 - CW617N UNI EN 12165 kotas
4 - EPDM PEROX O formos žiedas
5 - CW617N UNI EN 12165 vožtuvo korpusas
6 - PTFE tarpinė
7 - EPDM PEROX O formos žiedas
8 - CW617N UNI EN 12165 chromuotas rutulys
9 - AISI 304 filtras
10 - Silikoninis magneto dangtelis
11 - Neodimio magnetas
12 - EPDM PEROX O formos žiedas
13 - CW617N UNI EN 12165 filtro dangtelis

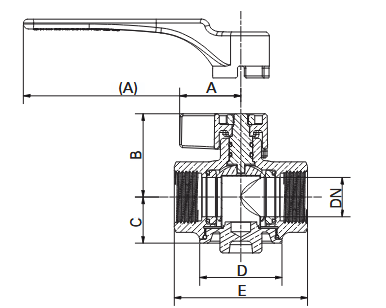

| Dydis | DN | PN | A ±1 | B | C | D | E |
| ¾” | 20 | 16 | 31 | 43,2 | 20,5 | 38 | 62 |
| 1" | 25 | 16 | 31 | 46,7 | 27,8 | 52 | 83 |
| 1¼" | 32 | 16 | 111 | 62,1 | 33 | 63 | 97 |
| 1½" | 40 | 16 | 111 | 67,3 | 38,5 | 74 | 105 |
| 2" | 50 | 16 | 111 | 74,6 | 45,5 | 92,5 | 133 |
*išmatavimai mm
